P100 Capteur de déplacement pour vérins et pistons
Vous êtes ici : Accueil > capteurs linéaires > capteurs cylindriques > P100 Capteur de déplacement linéaire cylindrique
Description
Capteur linéaire pour vérins pneumatiques et hydrauliques
Le capteur de déplacement P100 est un capteur de position linéaire abordable, durable et de haute précision. Spécialement conçu pour être utilisé dans les vérins hydrauliques et pneumatiques où la durée de vie et la partie économique sont importants.
Le capteur linéaire P100 est donc particulièrement adapté aux fabricants intégrateurs OEM qui exigent de bonnes performances dans les environnements difficiles tels que les machines industrielles.
Les performances, la répétabilité et la stabilité sont exceptionnelles sur une large plage de températures. Ce capteur compact et particulièrement peu encombrant réagit sur presque toute sa longueur.
Comme pour tous les capteurs de Positek, vous spécifiez la longueur exacte dont vous avez besoin et la fabrication se fera spécifiquement pour cette longueur.
Le capteur P100 est disponible avec toute longueur de course électrique allant de 0-5mm à 0-800mm. Par exemple, si votre application nécessite une mesure de 250 mm, la longueur mécanique et le calibrage seront configurés pour exactement 0 à 250 mm.
Le P100 est logé dans un corps en acier inoxydable et la bobine de la sonde est encapsulée dans une gaine en fluoropolymère. Cette configuration en fait un capteur robuste.
Le capteur s’installe facilement dans le cylindre en utilisant l’une des options de filetage. Le P100 dispose d’une protection IP65 ou IP67 en fonction des options de câble ou de connecteur sélectionnées.
Il intègre une protection CEM conforme aux normes EN 61000-6-2, EN 61000-6-3.
Le P100 convient parfaitement aux environnements hydrauliques haute pression jusqu’à 350 bars et est conçu pour une plage de températures allant de -40 ° C à 125 ° C ou de -20 ° à + 85 ° selon l’option électronique.

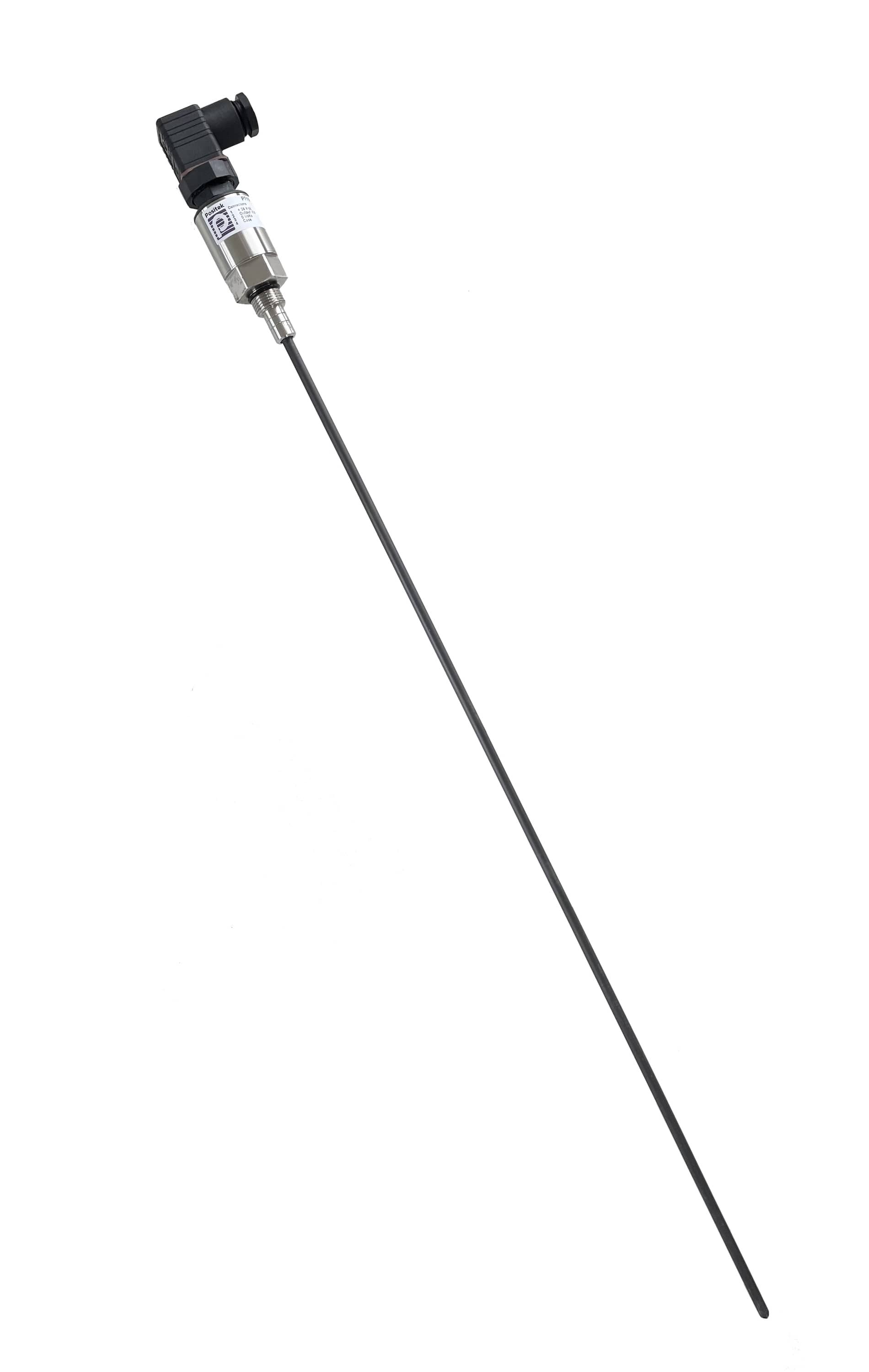

Les dérivés du P100 sont les P717, P718 et P719. ils ont respectivement des longueurs de course de 321mm, 413mm et 541mm.
P100 – Signal de sortie, charge, alimentation
Signal de sortie | Charge | Tension d’alimentation |
---|---|---|
0.5 à 4.5 V DC ratiométrique | 5k Ohms min | +5V DC nom. ±0.5V |
0.5 à 4.5 V DC | 5k Ohms min | +24V DC nom. +9-28V |
± 5V DC | 5k Ohms min | ±15V DC nom. ±9-28V |
0.5 à 9.5 V DC | 5k Ohms min | +24V DC nom. +13-28V |
± 10V DC | 5k Ohms min | ±15V DC nom. ±13.5-28V |
4 à 20mA (2 fils) | 300 Ohms max à 24V | +24V DC nom. +18-28V |
4 à 20mA (3 fils sink) | 950 Ohms max à 24V | +24V DC nom. +13-28V |
4 à 20mA (3 fils source) | 300 Ohms max à 24V | +24V DC nom. +13-28V |
Courant d’alimentation | 12 mA nom. / 20 mA max |
Dimensions
Dimensions | |
---|---|
Diamètre du corps | 35 mm |
Longueur du corps (jusqu’à la platine de fixation) | 43 mm ( 5v) – 48mm pour les autres alimentations |
Longueur de la sonde (depuis la platine de fixation jusqu’à l’extrémité du capteur | Longueur de la sonde + 58 mm |
Longueur de la partie mobile (tube) |
Longueur de la sonde + 30 mm. Diamètre intérieur 7,7 mm Diamètre extérieur 9,45 mm |
Course | Toute longueur de déplacement de 0-5mm à 0-800mm (par exemple 305mm) |
Linéarité | <±0.25% jusqu’à 450mm à 20°C <±0.50% après 450mm à 20°C <±0.1% possible sur demande |
Résolution | Infinie |
Bruit |
<0.02% sur toute l’étendue de la mesure. |
Fréquence de réponse |
>10KHz (-3dB); |
Informations diverses
Sensibilité CEM (réception) | EN 61000-6-2 |
Rayonnement CEM (emission) | EN 61000-6-3 |
Vibration | IEC 68-2-6: 10g |
Choc | IEC 68-2-29: 40g |
MTBF | 350,000 hrs 40°C Gf |
Pression hydraulique | 350 Bar |
Indice de protection |
IP65 pour la version connecteur IP67 pour la version câble |
Connection électrique |
Connecteur intégré ou câble blindé |
partie mobile (tube) |
Un tube anti-magnétique est fourni avec le capteur. Celui-ci peut être supprimé si la tige du piston est en acier non magnétique et percée à la tolérance spécifiée. |
Téléchargements pour le capteur cylindrique P100
Lien vers le fabricant | fiche technique P100 |
Références des capteurs équivalents en sécurité intrinsèque
X100 – E100 – M100 – G100 – H100 *
* ATEX IECEx : gaz =X, poussière = E, excavation = M
ATEX CSA : gaz = G, excavation = H
https://positek.fr/wp-content/uploads/2019/07/P100_Capteur_position_positek_verin_17s.pdf
Informations complémentaires
Plage de mesure | 5 à 800 mm |
---|
